排水管网水质监测系统通讯设置：Modbus RTU协议，通讯距离300米【型号推荐：TW-GWS03，物联网一体化设备，天蔚环境支持定制服务】Modbus RTU协议通常通过RS-485接口实现数据传输，该接口采用差分信号传输方式，抗干扰能力强，支持长距离通信。在排水管网水质监测系统中，RS-485接口的通讯距离标准设定为300米，这一数值是系统设计时综合考虑信号衰减、干扰抑制及成本效益后的结果。城市排水管网通常呈网状分布，监测点间距多在300米以内。采用Modbus RTU协议的监测系统可轻松覆盖这一范围，实现多点数据同步采集。例如，某城市排水管网监测项目部署了50个监测节点，通过RS-485总线串联，通讯距离均控制在300米内，系统运行稳定，数据传输准确率达99.9%。
一、产品概述

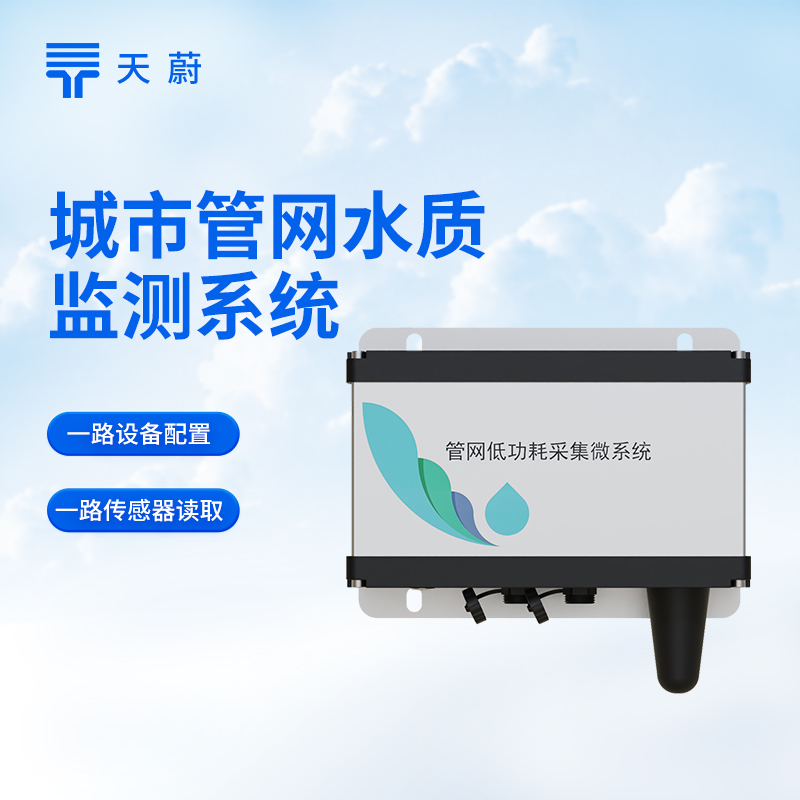

管网低功耗采集微系统通过4G直接透传至指定服务器,支持MQTT协议透传Json数据。
其他格式数据通过4G传输至我们公司云平台，我们公司提供http接口，其他平台通过该接口获取数据。
内置8G TF卡可以把读取到的数据保存在内存卡中。
各串口通讯波特率可以通过指令修改，需要的传感器参数也可以通过指令添加、修改和删除。
二、功能特点
1、采用内置3.6V 152AH锂电池，保证连续工作3年。
2、IP68级防水，管道涨水也无需担心。
3、有两路485接口，一路设备配置，一路传感器读取
4、支持Modbus RTU传感器读取，数据保存功能
5、串口波特率可独立修改
6、传感器通讯口最大支持32个节点
三、规格参数
工作电压：3.6V内置锂电池
产品尺寸：204x82x162mm
使用环境：温度:-40-85°C，湿度:5%-95%
通讯类型：RS485
通讯协议：Modbus RTU协议
通讯距离：300米
波特率：1200-115200bps，默认9600 8 N 1
保护等级：RS-485接口每线600W的防雷浪涌保护，±15KV ESD保护
四、传感器参数
| 序号 | 名称 | 测量范围 | 测量原理 | 测量精度 | 是否标配 | 备注 |
| 1 | 温度 | 0~85℃ | 高精度数字传感器 | ±0.1℃ | ✔ | |
| 2 | pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH | ✔ | ±0.1℃ |
| 3 | ORP | -1500mv~1500mv | 电化学（盐桥） | ± 6mv | ||
| 4 | 电导率 | 0~10000uS/cm | 接触式电极法 | ± 1.5% | ✔ | |
| 5 | 浊度 | 0~1000NTU | 散射光法 | ± 1% | ±0.3℃ | |
| 6 | 溶解氧 | 0~20mg/L | 荧光寿命法 | ± 2% | ±0.3℃ | |
| 7 | 氨氮 | 0~1000mg/l | 离子选择电极法 | 读数的10%, ±0.5℃ | 氨氮pH一体 | |
| pH | 0~14（ph） | 电化学（盐桥） | ± 0.1PH,±0.1℃ | |||
| 8 | cod | 0~1000mg/ L | UV254 吸收法 | ±5%， ±0.3℃ | cod浊度一体 | |
| 浊度 | 0~400NTU | 散射光法 | ± 1%， ±0.3℃ | |||
| 9 | 悬浮物 | 0~2000mg/L | 散射光法 | ±5%（取决于污泥同质性） | ||
| 10 | 叶绿素 | 0~400ug/L | 荧光法 | R2>0.999 | 带有自动清洁器，可防止生物附着，避免光窗污染，以保证长期监测依然具有稳定性；可设置自动清洁时间及清洁次数，功耗0.7W |
